接地五金件1）裝、拆接地線一般應由兩人進行。當驗明設備確無電壓后，應立即將檢修設備接地并三相短路。（2）對配電裝置接地線應裝設在該裝置導電部分的規定地點，這些地點的油漆應刮去，并劃有黑色標記。（3）裝設接地線應先接接地端，后接導體端，接地線應接觸良好，連接可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒和絕緣手套。人體不得碰觸接地線或未接地的導線，以防感應電觸電。（4）禁止使用其它導線作接地線或短路線，并嚴禁用纏繞的方法進行接地或短路。
接地裝置施工技術規范
（一）垂直接地極的材質為角鋼、鋼管或圓鋼。角鋼厚度不應小于4mm，鋼管壁厚不應小于3.5mm，圓鋼直徑不應小于18mm。垂直接地極的長度宜為2500mm。
水平接地線的材質為扁鋼或圓鋼。扁鋼截面不應小于100mm2，其厚度不應小于4mm，圓鋼直徑不應小于10mm。水平接地線的長度為10m。
在腐蝕性較強的土壤中，應對垂直接地極和水平接地線采取熱鍍鋅等防腐措施或加大其截面。（石家莊科銳電氣有限責任公司）
（二）垂直接地極的間距宜為5m。
（三）水平接地線在土壤中的埋設深度不應小于0.8m。接地裝置應遠離由于磚窯、煙道等高溫影響使土壤電阻率升高的地方
（四）在高土壤電阻率地區，降低防直擊雷接地裝置的接地電阻宜采用下列方法：
1、采用多支線外引接地裝置，外引長度不應大于有效長度。
2、接地體埋于較深的低電阻率土壤中。
3、采用降阻劑。
4、換土。
（五）防直擊雷的接地體距建筑物出入口或人行道不應小于3m。當小于3m時應采取下列措施之一：（石家莊科銳電氣有限責任公司）
1、水平接地線局部深埋不應小于1m；
2、水平接地線局部應包絕緣物，可采用50-80mm厚的瀝青層；
3、采用瀝青碎石地面或在接地裝置上面敷設50-80mm厚的瀝青層，其寬度應超過接地體2m。
（六）埋在土壤中的接地裝置，其連接應采用焊接，并在焊接處作防腐處理。（石家莊科銳電氣有限責任公司）
（七）接地裝置工頻接地電阻的計算應符合現行國家標準《電力裝置的接地設計規范》的規定。（石家莊科銳電氣有限責任公司）
二、室內接地線施工技術規范
（一）室內接地線宜采用圓鋼或扁鋼，宜優先采用圓鋼。圓鋼直徑不應小于8mm。扁鋼截面不應小于48平方毫米，其厚度不應小于4mm。
（二）室內接地線應沿建筑物外墻明敷，并經最短路徑接地；建筑藝術要求較高者可暗敷，但其圓鋼直徑不應小于10mm，扁鋼截面不應小于80平方毫米
三、室內高壓接地線的施工流程及規范
（一）室內接地端子制作圖
圖 3 室內接地端子

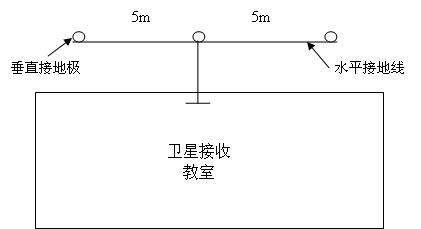

圖1模式二接地體位置選擇示意圖
（二）模式二的項目校做接地裝置時，選在離衛星接收室地線引入孔最近的房前（后），離建筑物2m處，與建筑物平行挖一個800mm深，10m長的溝，將3根垂直接地極打入地下后與水平接地線焊牢，將ф8的圓鋼焊在水平接地線上引入室內（見圖1）。室內接線端子按圖3制作，將室內接地端子用M10×100的膨脹螺絲固定在空氣開關正下方距地面300mm的墻上，并加裝絕緣防護罩（見附圖8）。將焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。（寧波邦和新材料有限公司）

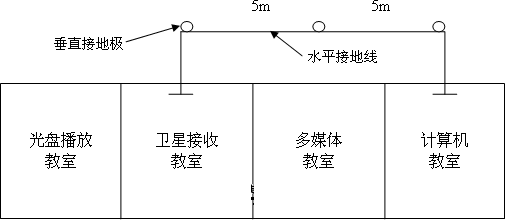

圖 2 模式三接地體位置選擇示意圖
（三）模式三項目校做接地裝置時，既要考慮到衛星接收室的入室地線，同時也要照顧到計算機教室的入室地線的施工方便，可選在教室前（后）離建筑物2m處，與建筑物平行挖一個深800mm，長10m的溝，將3根垂直接地極打入地下后與水平接地線焊牢，在水平接地線的兩端分別焊上ф8的圓鋼，分別引入衛星接收室和計算機室（見圖2）。室內接線端子按圖3制作，將室內接地端子用M10×100的膨脹螺絲固定在空氣開關正下方距地面300mm的墻上，并加裝絕緣防護罩（見附圖8）。將接地裝置焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。
高壓接地線的安裝方法及技術規范
一、接地裝置施工技術規范
（一）垂直接地極的材質為角鋼、鋼管或圓鋼。角鋼厚度不應小于4mm，鋼管壁厚不應小于3.5mm，圓鋼直徑不應小于18mm。垂直接地極的長度宜為2500mm。
水平接地線的材質為扁鋼或圓鋼。扁鋼截面不應小于100mm2，其厚度不應小于4mm，圓鋼直徑不應小于10mm。水平接地線的長度為10m。
在腐蝕性較強的土壤中，應對垂直接地極和水平接地線采取熱鍍鋅等防腐措施或加大其截面。
（二）垂直接地極的間距宜為5m。
（三）水平接地線在土壤中的埋設深度不應小于0.8m。接地裝置應遠離由于磚窯、煙道等高溫影響使土壤電阻率升高的地方。
（四）在高土壤電阻率地區，降低防直擊雷接地裝置的接地電阻宜采用下列方法：
1、采用多支線外引接地裝置，外引長度不應大于有效長度。
2、接地體埋于較深的低電阻率土壤中。
3、采用降阻劑。
4、換土。
（五）防直擊雷的接地體距建筑物出入口或人行道不應小于3m。當小于3m時應采取下列措施之一：
1、水平接地線局部深埋不應小于1m；
2、水平接地線局部應包絕緣物，可采用50-80mm厚的瀝青層；
3、采用瀝青碎石地面或在接地裝置上面敷設50-80mm厚的瀝青層，其寬度應超過接地體2m。
（六）埋在土壤中的接地裝置，其連接應采用焊接，并在焊接處作防腐處理。
（七）接地裝置工頻接地電阻的計算應符合現行國家標準《電力裝置的接地設計規范》的規定。
二、室內接地線施工技術規范
（一）室內接地線宜采用圓鋼或扁鋼，宜優先采用圓鋼。圓鋼直徑不應小于8mm。扁鋼截面不應小于48平方毫米，其厚度不應小于4mm。
（二）室內接地線應沿建筑物外墻明敷，并經最短路徑接地；建筑藝術要求較高者可暗敷，但其圓鋼直徑不應小于10mm，扁鋼截面不應小于80平方毫米。
三、室內高壓接地線的施工流程及規范
（一）室內接地端子制作圖
圖3室內接地端子
圖1模式二接地體位置選擇示意圖
（二）模式二的項目校做接地裝置時，選在離衛星接收室地線引入孔最近的房前（后），離建筑物2m處，與建筑物平行挖一個800mm深，10m長的溝，將3根垂直接地極打入地下后與水平接地線焊牢，將ф8的圓鋼焊在水平接地線上引入室內（見圖1）。室內接線端子按圖3制作，將室內接地端子用M10×100的膨脹螺絲固定在空氣開關正下方距地面300mm的墻上，并加裝絕緣防護罩（見附圖8）。將焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。
圖2模式三接地體位置選擇示意圖
（三）模式三項目校做接地裝置時，既要考慮到衛星接收室的入室地線，同時也要照顧到計算機教室的入室地線的施工方便，可選在教室前（后）離建筑物2m處，與建筑物平行挖一個深800mm，長10m的溝，將3根垂直接地極打入地下后與水平接地線焊牢，在水平接地線的兩端分別焊上ф8的圓鋼，分別引入衛星接收室和計算機室（見圖2）。室內接線端子按圖3制作，將室內接地端子用M10×100的膨脹螺絲固定在空氣開關正下方距地面300mm的墻上，并加裝絕緣防護罩（見附圖8）。將接地裝置焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。
